深圳天音電子是中國具有相當規模的電源、數據線生產的專業制造商，其業務涵蓋電源適配器、充電器，產品暢銷中國大陸各省、市、自治區，遠銷臺灣、香港、日本、德國、法國、美國、歐洲等30多個國家和地區。

最近充電頭拆解了一款由天音電子代工的DC電源適配器，型號為Q1101，適配器輸入支持100-240V輸入，輸出電壓為12V，輸出電流為1.5A。

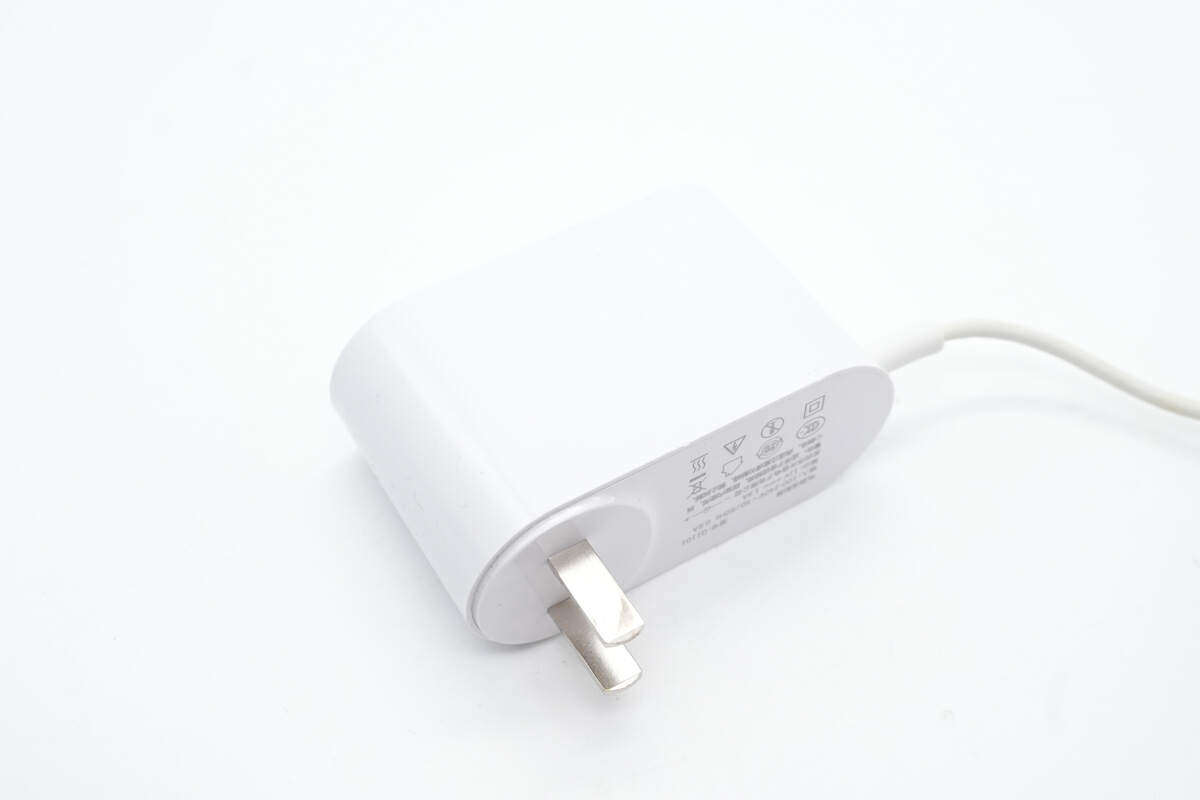

產品的外觀圖如下：

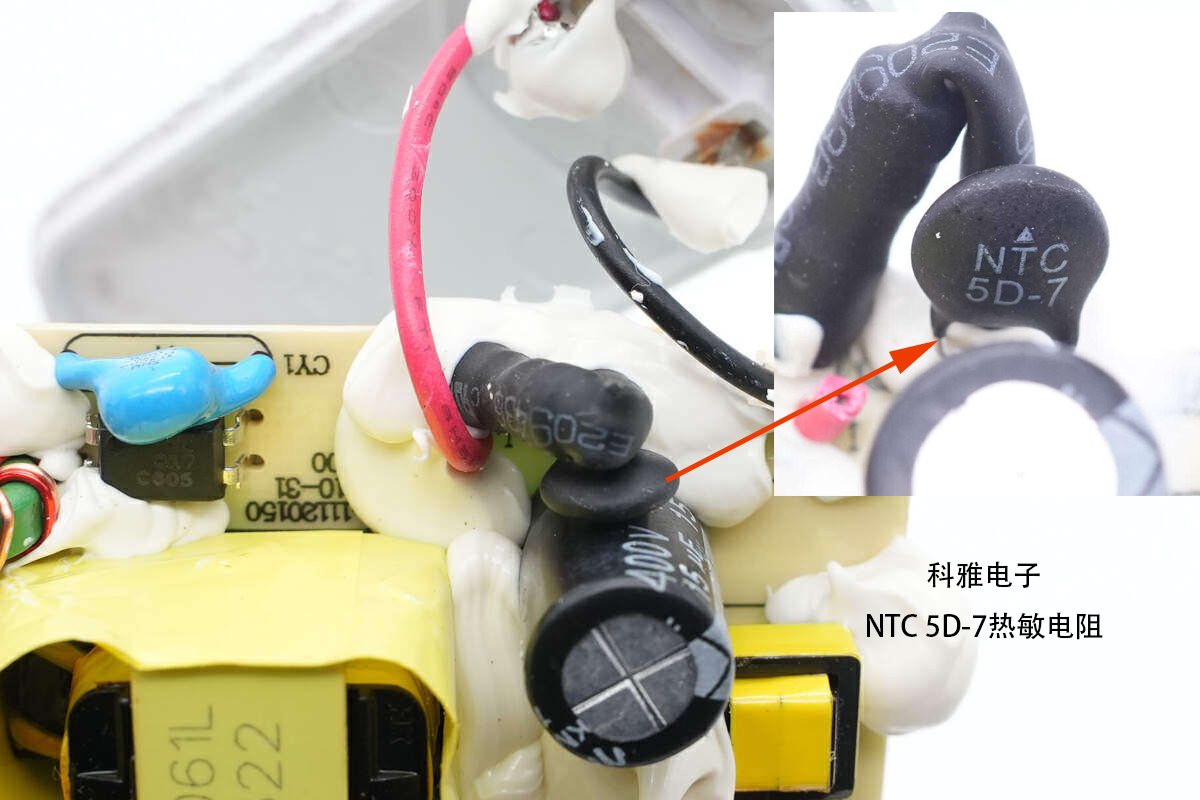

充電頭對這款適配器進行了拆解，發現里面使用一顆NTC 5D-7熱敏電阻。

科雅電子專業研發、銷售、生產5D-7熱敏電阻器，它在電路中的作用是：用于抑制插電的浪涌電流，它在很多適配器中都會用到。

5D-7熱敏電阻是一種電阻值對溫度極為敏感的一種電阻器，也叫半導體熱敏電阻器。這種電阻器具有一系列特殊的電性能，基本的特性是其阻值隨溫度的變化有極為顯著的變化，以及伏安曲線呈非線性。

NTC-5D7；NTC-產品代號；5-25℃時電阻值；D7-圓片的最大直徑。

NTC熱敏電阻有什么作用？

NTC熱敏電阻的作用是對電源的防浪涌電流保護。由于在整流濾波電路中，為了避免電子電路開機瞬間由于容性負載充電而產生的瞬間浪涌電流，通常在電源電路中串聯一個功率型的NTC熱敏電阻。這樣能夠有效地抵制開機時的浪涌電流，并且在完成抵制浪涌電流作用后，由于通過電流的持續作用，NTC熱敏電阻的阻值將下降到非常小的值，消耗功率非常小基本可以忽略，并且不會對電路的正常工作造成影響。
